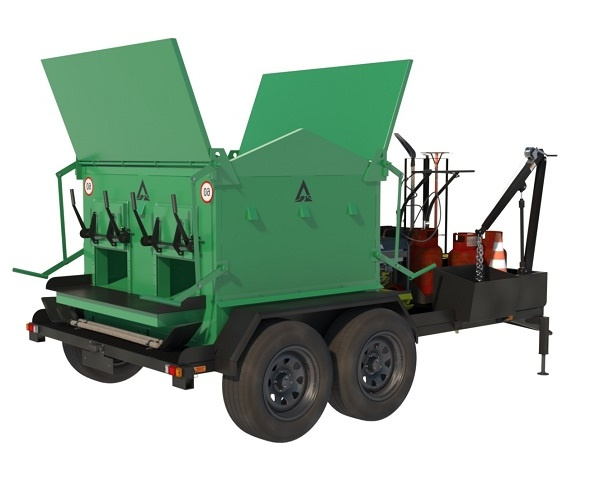

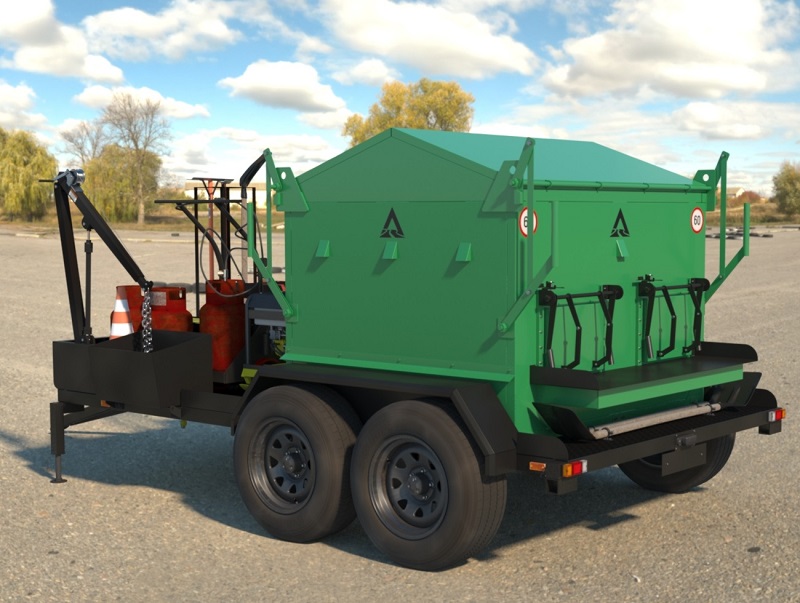

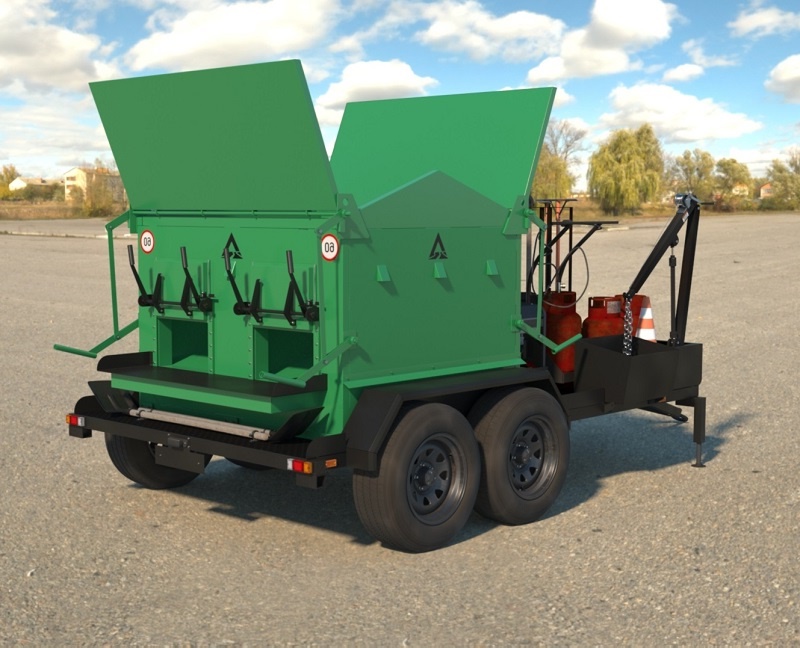

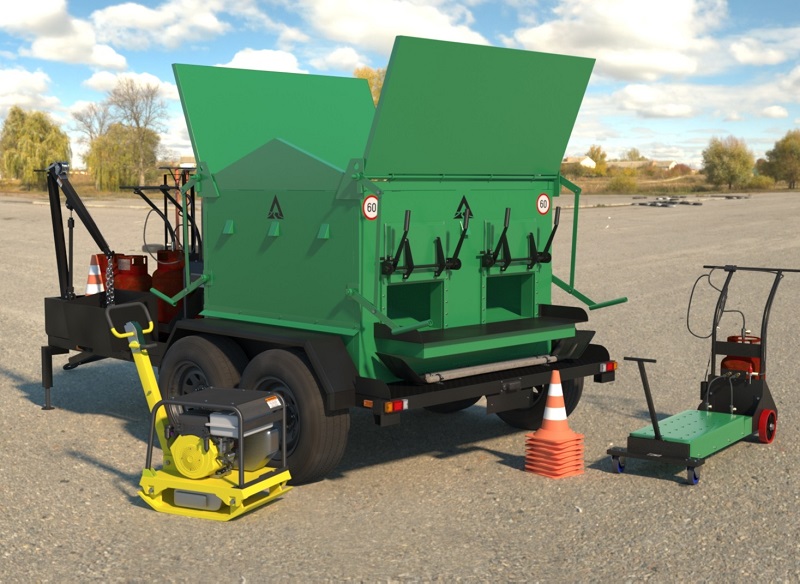

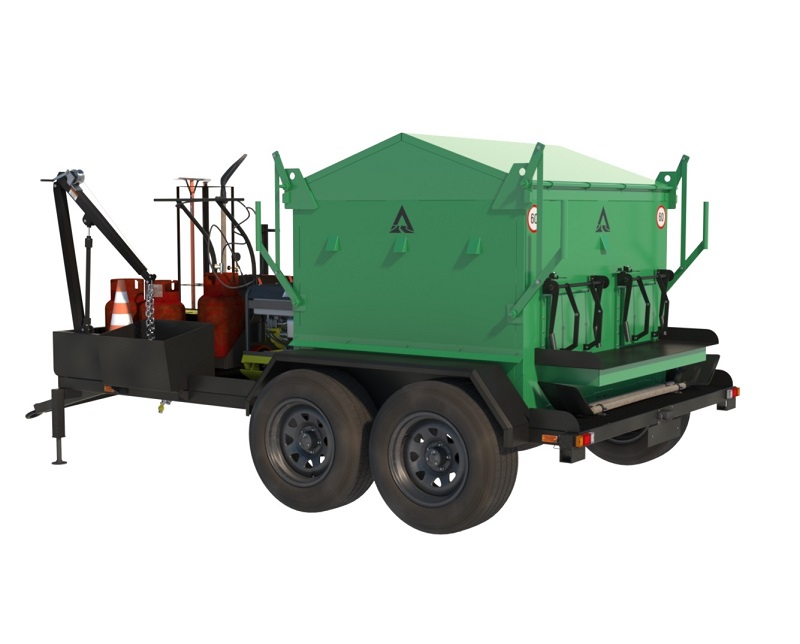

Термос-бункер регенератор на прицепе РДК 3BT-G

  • Термос-бункер регенератор на прицепе РДК 3BT-G
  • Термос-бункер регенератор на прицепе РДК 3BT-G
  • Термос-бункер регенератор на прицепе РДК 3BT-G
  • Термос-бункер регенератор на прицепе РДК 3BT-G
  • Термос-бункер регенератор на прицепе РДК 3BT-G
  • Термос-бункер регенератор на прицепе РДК 3BT-G
В наличии

Бункер - прицеп для хранения, разогрева и перевозки асфальта. Оборудование является не заменимым для подрядчиков и прекрасно используется в паре с нагревателями асфальта

  • Описание

Термос - бункер  РДК 3BT-G предназначен для круглогодичного восстановления дорог и ямочного ремонта методом фрезерования и без фрезерования ( т.е. ремонт дорожных покрытий с помощью инфракрасного нагрева асфальта). Значительным преимуществом данной технологии (по сравнению с актуально используемыми методами ремонта дорожной одежды) ее износостойкость и возможность качественного применения в зимние месяцы - приблизительно до - 17°C . В качестве топлива технологии используется сжиженный газ пропан , который можно заправить на любой заправочной станции.

Термос-бункер дает возможность:

  • длительного хранения и транспортировки асфальтобетонной смеси;
  • разогрева холодного асфальта для дальнейшего использования;
  • использовать топливо сжиженный газ, пропан (расход газа около от 2 кг\час до 4 кг\час, в зависимости от емкости бункера);
  • производить ремонт асфальтобетонного покрытия, где и когда необходимо в любое время года;
  • использования пассивного рециклинга (регенерации) асфальта.
Бункер может перерабатывать (использовать) отходы асфальта при фрезеровании или остатками при производстве. Вы можете переработать старый асфальт в постоянно готовый материал для ямочного ремонта. Топливная экономичность, термостатический контроль, инфракрасный нагреватель позволяют регенерировать и хранить асфальт при необходимой рабочей температуре не менее 48 часов без вреда для него.

Конструкция
  • Бункер - терморубашка с двойными стенками с внутренней циркуляцией горячего воздуха предотвращают потерю тепла асфальтом.
  • Загрузочные створки – открывающиеся вручную вверх створки бункера.
  • Люк для выгрузки асфальта – два вертикальных люка в задней стенке установки.

Комплектация

  • Прицеп-1шт

  • Термос - бункер - 3BТ-G с двумя разгрузочными дверями -1шт

  • Термоизолированный битумный газовый котел для нагрева мастик 200 литров -1шт

Опционное оборудование

  • площадка размерами 61х61см для вибрационного уплотнителя с лебедкой и поворотной стрелой;
  • боковая аппарель;
  • инерционные гидравлические тормоза;
  • контроль безопасности - запорный клапан газа, управляемый электронным блоком управления с датчиком пламени и электродом поджига, автоматически выключает зажигание и закрывает газовый клапан, если пламя отсутствует в течение 12 секунд;
  • внешние поручни, установленные на каждом углу;
  • электрические аварийные тормоза на случай обрыва сцепки;
  • электрические тормоза;
  • запирающиеся передние дверцы, защищающие пульт управления;
  • запирающийся колпак на клапаны газовых баллонов;
  • габаритные огни;.
  • система электронной безопасности нагревательной системы;
  • становка инфракрасного нагрева (размеры панели 1,5 м х 1,5м)
  • металлические загрузочные и разгрузочные двери и оборудование для гидродинамического открывания дверей и загрузки
  • оборудование для гидродинамического открывания дверей выгрузки;
  • автоматика поджига и контроля горения (возможна установка контроллера для поддержания заданной температуры);
  • площадка для вибрационного уплотнителя;
  • ручной каток;
  • боковая опрокидывающаяся емкость для отходов;
  • котел для хранения жидкого битума, с подогревом;
  • шланг 2,5 м с внутренним обогревом, аппликатор стальной гидростанция;
  • газовый резервуар;
  • газовый испаритель;
  • бункер для песка;
  • комплект конусов;
  • ящик для хранения ручного инструмента;
  • ночной обогрев ёмкости вяжущего материала;
  • система ручной промывки;
  • шланговый барабан со шлангом для промывки;
  • ячейка для хранения руководства по эксплуатации;
  • ступенька с перилами;
  • комплект гидравлических инструментов;
  • гидравлический отбойный молоток.

Прицеп



Грузоподъемность, кг

6000

Масса прицепа, кг

1700 без груза

7700 с грузом

Размер грузовой платформы, мм

Длина платформы

4800

Ширина между крыльями

1900

Погрузочная высота

850

Настил платформы, на выбор

сталь,

Подвеска

пневматическая

Тормозная система


Рабочая

Привод пневмогидравлический двухпроводной.

Колодочная с равным смещением колодок, барабанного типа, действующая на все колеса

Запасная

Автоматическое тормозное устройство с пружинным энергоаккумулятором

Стояночная

Действует на все колеса посредством энергоаккумулятора через разобщительный кран

Аппарели (сходни) (по согласованию)

ладкие/рифленые, складные/задвижные под платформу

Сцепное устройство, на выбор

петля: ГОСТ D=90мм/ЕВРО D=50мм/ Евро D=40мм





Дополнительно:

Рифление платформы, каркас, тент, тяговые устройства (лебедки), разработка дополнительных опций по техническому заданию



Термос - бункер 3BT

Открывание загрузочных и разгрузочных дверей происходит вручную.

Базовая комплектация бункера:
  • Система рычагов для облегчения открывания загрузочных дверей;
  • Рычажно-скользящая кинематика открывания дверцы окна выгрузки - на два окна;
  • Складной лоток для выгрузки материала - на два;
  • Управление системой розжига;
  • Аккумулятор  12 Вольт, 7 ампер\часов;
  • Смонтированные, настроенные инфракрасные газовые горелки подогрева материала.
Нагревательная система бункера:
  • Инфракрасные горелки керамические, установленных в тепловой камере;
  • Электронное зажигание;
  • Держатели баллонов – мощные откидные кронштейны для крепления газовых баллонов.

Термоизолированный плавильный котел

Термоизолированный плавильный котел  предназначен для разогрева и плавления битумов, битумно-полимерных мастик и герметиков, а также других материалов применяемых в дорожном строительстве и ремонте. Котел прост в обслуживании и надежен в эксплуатации. В отличие от аналогичных моделей, в SM-55MK использована газовая горелка, обеспечивающая равномерный нагрев материала в бункере котла по всей его длине. Термоизолированный корпус котла позволяет поддерживать материал в разогретом состоянии в течение длительного времени при выключенной горелке. Ёмкость котла составляет 200 литров. При работе с оборудованием необходимо соблюдать технику безопасности, меры пожарной безопасности и меры безопасности при работе с газобаллонным оборудованием.



Комплектность плавильного котла:
  • Котел с горелкой, 1шт.
  • Газовый шланг (5 м), 1шт.
  • Термометр, 1шт.
  • Вентиль для слива материала, 1шт.
  • Газовый редуктор,1шт.
  • Руководство по эксплуатации, 1шт.

Существующие модификации РДК для ямочного ремонта

Обозначение: РДК (Ремонтный дорожный комплекс) 2BT (тоннаж).


Может быть с разгрузкой гравитационный (модификация G),самосвал или шнек (модификация -W). Тип нагрева: газовый или дизельный (модификация -D).



Модификация гравитация, газовый нагрев

Модификация самосвал, газовый нагрев

Модификация гравитация, дизельный нагрев

Модификация самосвал, дизельный нагрев

Модификация со шнеком, газовый нагрев

Модификация со шнеком, дизельный нагрев

РДК 2BТ-G

РДК 2BT

РДК 2BТ-GD

РДК 2BT-D

РДК 2BT-W

РДК 2BT-WD

РДК 3BT-G

РДК 3BT

РДК 3BT-GD

РДК 3BT-D

РДК 3BT-W

РДК 3BT-WD

РДК 4BT-G

РДК 4BT

РДК 4BT-GD

РДК 4BT-D

РДК 4BT-W

РДК 4BT-WD

РДК 5BT-G

РДК 5BT

РДК 5BT-GD

РДК 5BT-D

РДК 5BT-W

РДК 5BT-WD

РДК 6BТ-G

РДК 6BT

РДК 6BТ-GD

РДК 6BT-D

РДК 6BT-W

РДК 6BT-WD

РДК 7BТ-G

РДК 7BT

РДК 7BТ-GD

РДК 7BT-D

РДК 7BT-W

РДК 7BT-WD

РДК 8BТ-G

РДК 8BT

РДК 8BТ-GD

РДК 8BT-D

РДК 8BT-W

РДК 8BT-WD


Подробная информация по отдельному запросу


В целях улучшения работоспособности представленного оборудования производитель оставляет за собой право изменять конструкцию и характеристики  без предупреждения покупателей
