Установка инфракрасного нагрева асфальта SG-300-JPVT

Преимущества оборудования

Мощная установка инфракрасного нагрева поверхностей свыше 500 000 BTU - при потреблении от 5.0 до 7 кг топлива в час. Нагрев асфальтобетона происходит за 5 минут. Работает от двух бытовых газовых баллонов 27 и 50 литров. Розжиг осуществляется в ручном режиме от горелки.

Технические данные

Нагревательные элементы ( ИК излучатели):		Излучатели SG- 4 шт
Топливо:		Пропан / бутан

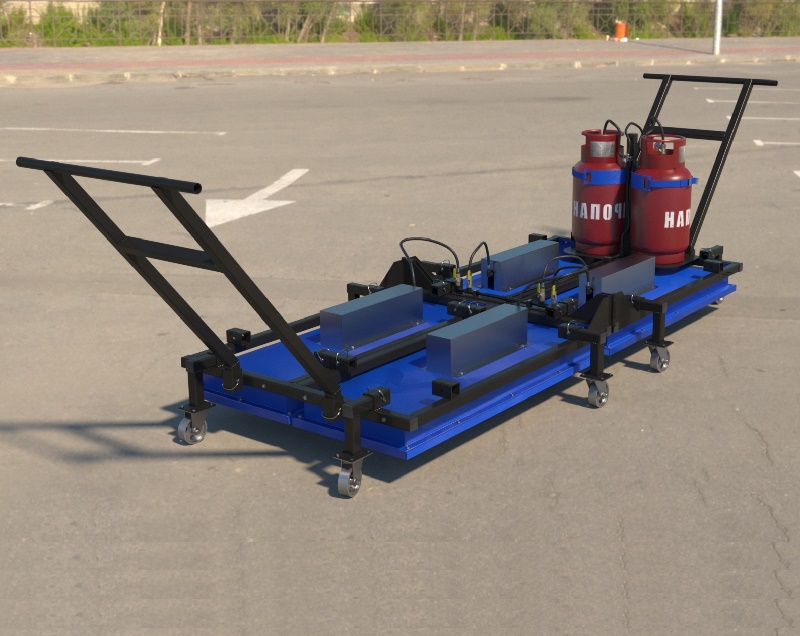

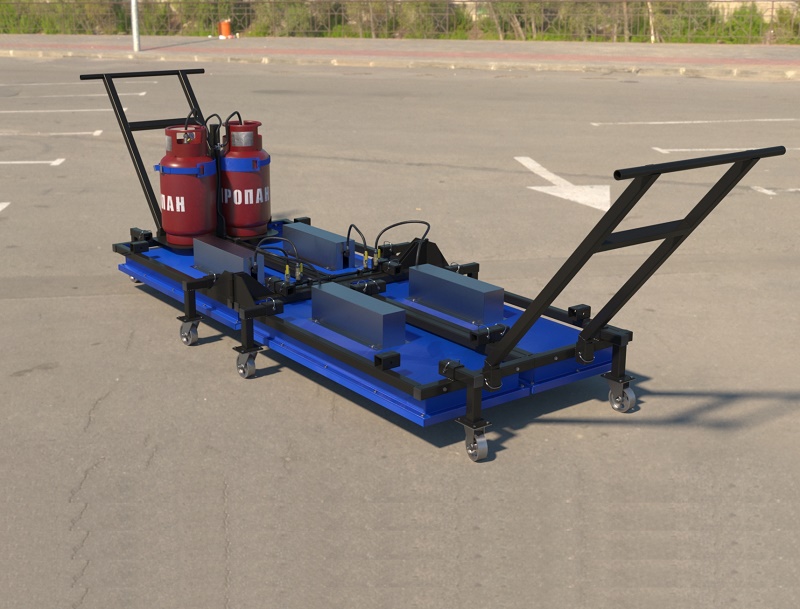

Рабочие размеры:		256 см х 110 см х 100 см
		128 см х 220 см х 100 см
Зона нагрева:		2,56 м х 1,10 м
		1, 28 м х 2,20 м
Мощность		120.0  кВт
Потребление топлива:		от 5,0 кг до 7,0 кг в час
Устройство включения:		в ручную
Вес без баллонов		60 кг

Комплектность:

·         4-ИК излучателя - тип SG;
·         шланг газовый;
·         газовая рампа;
·         регулятор давления газа - 2 шт;
·         газовоздушная горелка - тип ГВ;
·         8 лекгосъёмных колеса;
·         8 гнезд для колес;
·         2 ручки для перемещения;
·         крепления;
·         паспорт.

Газовые горелки инфракрасного излучения собраны на металлической раме (установка), тип газовых горелок SG соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р52087-2003 типа «Пропан».
·         Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях.
·         Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!
·         Не используйте изделие в жилых помещениях!
·         Не используйте изделие в закрытых или не проветриваемых помещениях!
·         Не использовать вводной среде!
·         Не использовать в агрессивной среде!
·         Не бросать, не кидать, не подвергать изделие грубому механическому воздействию!

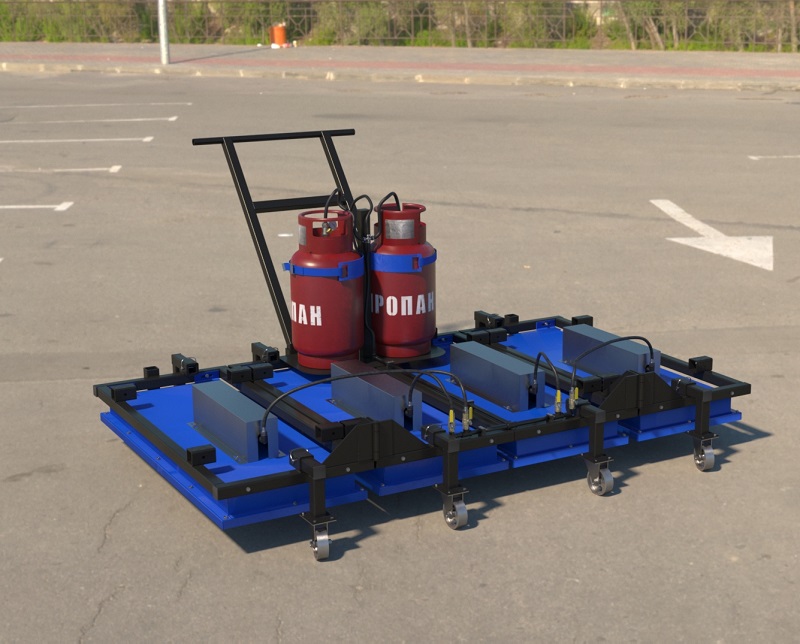

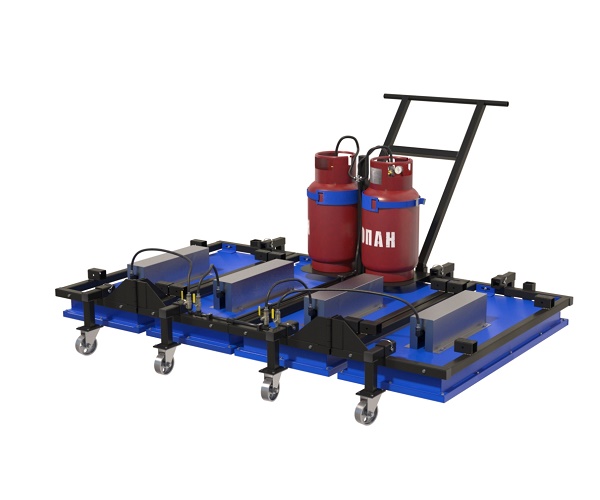

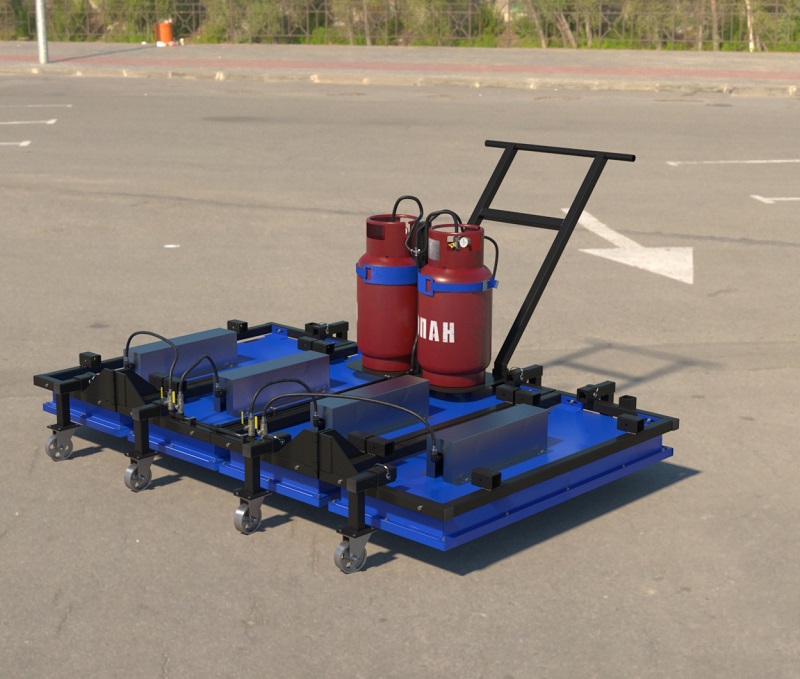

Установка состоит из двух идентичных ИК излучателей. Экран из состоит из слоя керамического волокна, что позволяет равномерно распределить инфракрасные лучи по обрабатываемой поверхности. Контроль горения осуществляется редуктором и запорными кранами. Розжиг горелок осуществляется в ручном режиме от газовоздушной горелки (поставляется в комплекте). Конструкция горелки обеспечивает надежность и безопасность всей установки при эксплуатации, в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков. Горелки собраны в один ряд на металлической раме. Металлическая рама имеет четыре колеса. Два баллона располагаются на специальном стенде, к которым присоединяется газовая рампа в виде шланга давления и тройника. К тройнику присоединяется редуктор. На корпусе ИКН находятся три коллектора с газовыми кранами.

·         инжекторный блок;
·         диффузор;
·         смесительная камера;
·         экран из керамического волокна;
·         стальной корпус.

Ввод в эксплуатацию

• Установку распаковать.
• Произвести внешний осмотр, убедиться в отсутствии повреждений.
• Проверить надёжность крепления (гибких трубопроводов и коллекторов)
• Подсоединить регулятор давления к газовой рампе (можно применять газовые баллоны 27л или 50л)
• Подсоединить газовую рампу к двум баллонам

Внимание

• Используйте только регуляторы давления, рекомендованные изготовителем
• Не повышайте давление на редукторе вышеуказанного производителем, так как это приводит к быстрому износу экрана

Последовательность включения

• Открыть краны на газовом баллоне.
• Установить давление пропановом редукторе в положение 0.1 – 0.09 МPa (1-0.9 кг/см2 или 14-13 Psi или 100 - 90 kПa).
• Открыть кран подачи газа газо-воздушной горелки от редуктора, расположенный на ГВ горелке.
• Зажечь газо-воздушную горелку.

Открыть правый кран на коллекторе установки.

• Зажечь инфракрасную горелку присоединённую к правому крану коллектора ИКН, т.е. поднести источник огня к керамическому волокну экрана и дождаться устойчивого горения.

Убедиться в работе горелки
При изменении давления установить давление регуляторов давления пропанового редуктора в положение '0.1 – 0.09 МPa (1-0.9 кг/см2 или 14-13 Psi или 100 - 90 kПa).

• Открыть левый кран на коллекторе установки.
• Зажечь инфракрасную горелку присоединённую к левому крану коллектора ИКН, т.е. поднести источник огня к керамическому волокну экрана и дождаться устойчивого горения.

Убедиться в работе горелки

• При расходе газа со временем изменяется давление на редукторе. Поэтому важно постоянно контролировать и при необходимости регулировать давление газа на пропановом редукторе в положение '0.1 – 0.09 МPa.
• Убедиться в равномерном устойчивом пламени ИК горелок.
• Закрыть кран подачи газа на газовоздушной ГВ горелки.
• При включении и работе инфракрасных горелок, стрелка манометра регулятора давления на пропановом редукторе постоянно должны находиться в положение 0.1 – 0.09 МPa. Это давление обеспечивает оптимальную работу инфракрасных горелок. При начальном запуске горелок на ИКН давление можно увеличивать до 0,12 МPa

Выключение

• Закрыть кран на газовом баллоне.
• Переведите газовые краны на коллекторе в положение «закрыто».
• Убедиться в отсутствии пламени в горелках.

Не трогать газовые горелки руками до их полного остывания.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ВАЖНАЯ ИНФОРМАЦИЯ

Данная установка должна устанавливаться и обслуживаться в соответствии с применяемыми в настоящее время нормами безопасности, а также требованиями настоящей инструкции. Не переделывайте, не разбирайте горелки. Её конструкция разработана так, чтобы обеспечить безопасность для Вас и Вашей собственности. Во избежание излишних нагрузок на источник излучения рекомендуется подключение горелки при помощи гибкого шланга. Это изделие работает на пропане со специально поставляемым регулятором давления.

Внимание

Необходимо производить технологический перерыв в работе ИКН через каждые 15 мину. Во время перерыва горелки выключаются и охлаждаются в течении десяти мину. Оператор производит визуальный осмотр с проверкой крепежа и соединений.

Внимание

·         Не использовать для жилых помещений!
·         Не использовать для приготовления пищи!
·         Горелки следует содержать в чистоте, не допуская загрязнения   керамического элемента.
·         Не использовать в помещениях, а также в подвальных  помещениях.
·         Не использовать в случае обнаружения запаха газа.
·         Производственный участок, где работает горелка,  должно быть оснащены огнетушителями и средствами пожаротушения
·         Горелка должна крепиться на несгораемую поверхность.
·         Открытая электропроводка должна находиться на   расстоянии не менее 1 метра от горелки.

Соблюдать дистанцию:

минимальное допустимое расстояние до легковоспламеняющихся материалов при θmax=70°C – 2м., до потолка – 2м., до стены - 1 м.
Запрещено оставлять горелки без присмотра. При применении горелки на открытом пространстве она должна быть защищена от атмосферных осадков и ветра (если он более  8 км/час). Горелку необходимо оберегать от влаги, ударов и повреждений. Не вешать на установку одежду и другие, даже не воспламеняющиеся материалы. Не распылять аэрозоли вблизи горелки. Запрещается подносить открытый огонь к горелке со стороны газовой форсунки.

Запрещается касаться ИК горелок во время их работы и после прекращения работы (ранее, чем через 1- 1,5часа).
·         Не оставляйте детей без присмотра рядом с изделием
·         Газовый баллон размещается вертикально в стороне, противоположной направлению излучения на расстоянии не менее 2 м метра от установки.
·         Шланг не должен контактировать с горючими веществами и попадать под прямое излучение от горелки и отводимое тепло.
·         Не перемещайте горелки и, когда они работают.
·         Перед заменой баллона дайте горелке остыть
